連棟薄膜溫室設計方案
方案項目總體說明
溫室設計原則
堅持科學性、超前性與實用性相結合的原則，全面考慮到溫室的實際使用功能，合理選擇恰當?shù)呐涮自O(shè)備，實現良好的價格性能比。
堅持從實際出發，合理確定設計標準，對生產工藝，主要設備和主體工程做到先進、適用、可靠。
堅持因地制宜的原則，重點結合當?shù)貧夂驐l件和栽培要求設計。
溫室設計依據
相關的溫室標準。
國家現行有關建筑結構的設計施工規范與設備要求規范。
 溫室的實際使用功能。`
溫室規格和面積
溫室主體結構
單座溫室結構形式如下；總溫室面積xxxx㎡：
結構形式：采用連棟溫室結構；
跨  寬：8米                 開 間：8.0米
天溝高：3米                 頂 高：4.8米
一、溫室主體
主體結構：

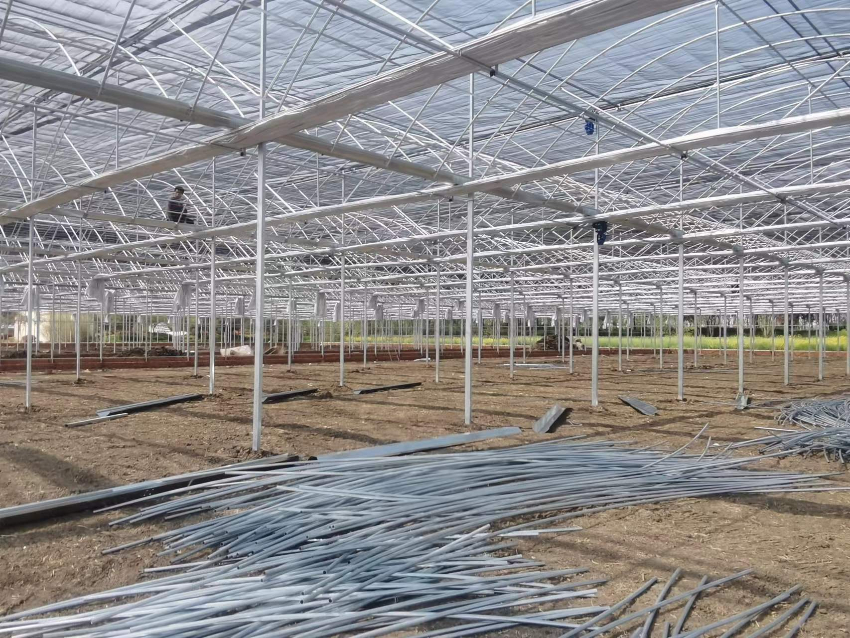

8430型智能連棟薄膜溫室
2、性能指標：
   1) 風載：0.3 kN/m2
   2) 雪載：0.25 kN/m2
   3) 最大排雨量： 140  mm/h
   4) 電參數：220V/380V，50HZ，PH1 / PH3
4、排列方式：
    按地形排布
5、結構及覆蓋材料：
   溫室主骨架為輕型鋼結構，采用國產鋼材，主要包括：
   立柱及四周框架采用100×50×2.5mm、副立柱，下弦橫梁采用50×50×2mm、圍梁50×30×2的熱鍍鋅矩形管。
雨槽用δ=2.0mm的熱鍍鋅鋼板
外拱采用32*2.0mm熱鍍鋅圓管，間距1米，縱拉32*1.5mm熱鍍鋅圓管，3道。
電動卷膜開窗100w

       溫室四周為圈梁，內部采用獨立基礎；溫室外圍覆蓋材料距柱底，此縫隙最后用水泥砂漿砌磚密封。
8、屋面排水：
  采用雙端排水，雨槽坡度為2.5‰。
  溫室外四周設0.5m寬混凝土散水。
二、內保溫系統（齒條傳動）
1）工作原理
冬季，內保溫幕具有反射室內紅外線、防止其外逸的作用，減少熱量散失，從而提高室內溫度，可降低溫室頂部霧化、結露，有效降低能耗，節約溫室冬季采暖運行成本。
2）系統組成：
本系統包括控制箱及電機、傳動部分、行程限位開關、保溫幕布及幕線等。
● 減速電機：采用國產優質溫室專用減速電機，功率0.75KW。電機配備行程限位裝置，自動停止，限位準確，運行平穩可靠。
● 控制箱：箱內裝配有保溫幕展開與合攏兩套接觸器件，既可手動開停，又可通過行程開關實現電動控制。
● 齒輪齒條傳動機構：由與幕布驅動桿相連接的推拉桿和鍍鋅鋼質傳動軸組成。傳動軸由齒輪齒條系統傳動，減速電機與傳動軸連接方式為專用聯軸器，方便安裝與維護，提高了系統的負荷能力和抗惡劣環境的能力。傳動軸采用11/4″鋼管，推桿為Φ32鍍鋅鋼管，每條齒條副連接一根；驅動桿為特制鋁合金型材，橫向布置，拉動幕布。
● 齒輪齒條拉幕系統組成：1．減速電機 2．聯軸器 3．齒輪 4．齒條 5．焊合接頭6．齒條推桿接頭 7．緊固銷 8．螺栓9．齒輪連接墊片10．螺栓 11．驅動軸12．推桿、推桿導桿連接卡13．T型螺栓 14．支撐滾輪、支撐滾輪梁抱箍15．驅動邊鋁型材 16．卡簧17．保溫幕布。
3）內保溫系統作用
●保溫作用
冬季，內保溫幕具有反射室內紅外線、防止其外逸的作用，減少熱量散失，從而提高室內溫度，可降低溫室頂部霧化、結露，有效降低能耗，節約溫室冬季采暖運行成本
●托幕線
選用國產優質內用托幕線，顏色：透明，直徑：2.0×2.5㎜，抗拉強度：250㎏/f，斷裂伸長率8%。
●傳動機構
 電機通過傳動機構驅動傳動軸運轉, 傳動軸通過連接件帶動驅動桿在幕線上平行移動，驅動桿拉動幕布一端緩慢展開，全部展開后觸動行程限位器開關，電機停止，該行程運行結束。控制箱備有手動控制,如需要中途停止，可以按下停止按鈕，即可停止運行，也可實現計算機自動控制。
電機參數：
電源：380V，50HZ
電機功率：0.75KW
減速比：1:700
五、電控制及配電系統
1）系統對象
適于大型生產連棟溫室
2）系統功能
內保溫系統的控制；
電動通風系統
1）技術參數
電源參數：220V/380V；50HZ
電壓波動范圍：±5%
對于電壓波動大的地區，要求用戶在每個強電柜入口前配置穩壓器，以保證溫室內配置電器的安全運行。
2）技術說明
溫室內導線采用防潮型RVV塑料套線（暗管布線），信號線為RVVP屏蔽導線。
溫室內的所有電源線、控制線、傳感器信號線等導線及電氣安裝敷料。
為用電方便安裝防水防濺插座，其位置及型號按規范布置。
按需要設接地極，并將接地線引至所需位置。
