玻璃溫室設計方案
◆項目總體說明
1.溫室設計原則
①堅持科學性、超前性與實用性相結合的原則,全面考慮到溫室的實際使用功能,合理選擇恰當?shù)呐涮自O(shè)備,實現良好的價格性能比。
②堅持從實際出發,合理確定設計標準,對生產工藝,主要設備和主體工程做到先進、適用、可靠。
③堅持因地制宜的原則,重點結合當?shù)貧夂驐l件和栽培要求設計。
2.溫室設計依據
④相關的溫室標準。
⑤國家現行有關建筑結構的設計施工規范與設備要求規范。
⑥ 溫室的實際使用功能。
3.溫室規格和面積

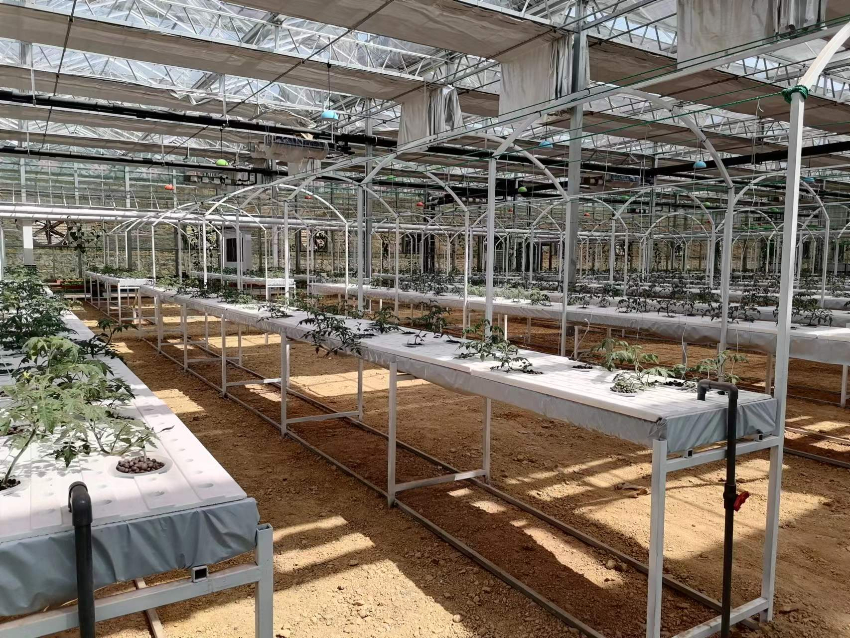

溫室主體結構
單座溫室結構形式如下;
1號溫室面積xxx㎡:1座。
結構形式:采用三屋脊文洛式連棟溫室結構;
跨 寬:9.0米 開 間:8.0米
天溝高:4.0米 頂 高:5.5米
4.溫室鋼構骨架
溫室主體骨架
溫室主體骨架為輕鋼結構,采用國產優質鋼管及熱鍍鋅鋼板,正常使用壽命高于20年。骨架連接均采用鍍鋅螺栓和自攻螺絲連接,無焊點,既防腐又美觀。
主要構件規格如下:
構件規格:
立柱:雙面熱鍍鋅矩型鋼管規格:150mm*150mm*3.75mm
50mm*50mm*2mm
焊接式復合橫梁:雙面熱鍍鋅矩型鋼管 規格:60mm*60mm*2.5mm;
水 槽:冷彎熱鍍鋅鋼板,B=2.0mm,用于排水,水槽坡度為2.5‰
外遮陽立柱: 50mm*50mm*2mm雙面熱鍍鋅矩形鋼管,外遮陽橫縱梁:
50mm*50mm*2mm雙面熱鍍鋅矩形鋼管。
5.覆蓋材料
頂部覆蓋8毫米陽光板
四周墻體采用5+6+5mm鋼化鍍膜玻璃圍護其特性:
鋼化玻璃是一種良好的美觀適用、并可降低建筑物自重的新型建筑材料。
覆蓋密封技術:
我公司設計完成的項目,所有覆蓋材料均采用自主設計開發的鋁合金型材和膠條進行固定密封。(我公司自主設計開發的鋁合金型材固定密封件能從根本上解決覆蓋材料因熱脹冷縮而引起的密封不嚴、固定不可靠、溫室滴露等影響到所建溫室使用性能及使用壽命的問題)。
溫室專用鋁材:
材質為高強度鋁合金,陽極表面經過氧化、磨砂處理,
6.自然通風系統
頂開窗通風系統及側翻窗
在溫室頂部設置齒輪、齒條軌道式電動開窗通風機構。頂開窗采用隔尖單向開窗,單窗尺寸1m*4m。本系統維護方便,經濟實用。
1)工作原理
傳動機械:直型齒輪齒條傳動
按下控制箱啟動開關按鈕,電機啟動。電機通過傳動機構驅動傳動軸運轉,傳動軸通過連接組件帶動齒條運動,頂窗打開后觸動行程限位器開關,電機停止,該行程運行結束。
該控制箱備有手動控制裝置,如需要中途停止,可以按下停止按鈕,即可停止運行。
齒輪齒條:軌道開窗齒輪,型號L1050實心齒條
2)系統組成
本系統主要包括控制箱及減速電機、傳動部分、行程限位元開關等組件。
● 驅動電機:采用國產優質溫室專用減速電機,功率0.75KW。
● 傳動機構:由與通風窗相連接的鋁合金推拉桿和鍍鋅鋼質傳動軸組成。傳動軸由齒輪齒條系統傳動,減速電機與傳動軸連接方式為專用聯軸器,方便安裝與維護,提高了系統的負荷能力和抗惡劣環境的能力。
水簾外翻窗:
電動外翻窗設置在溫室的北端面,采用PC板覆蓋,直齒條齒輪傳動。夏季開啟配合濕簾風機實現強制通風降溫,冬季閉合用于水簾外保溫。
7.外遮陽系統:
1)工作原理
傳動機械:齒輪齒條傳動 按下控制箱啟動開關按鈕,電機啟動。電機通過傳動機構驅動傳動軸運轉,傳動軸通過連接件帶動驅動桿在幕絲上平行移動,驅動桿拉動幕布一端緩慢展開,全部展開后觸動行程限位器開關,電機停止,該行程運行結束。
該控制箱備有手動控制,如需要中途停止,可以按下停止按鈕,即可停止運行。
2)系統基本組成
本系統包括控制箱及電機、傳動部分、行程限位開關、幕線、端梁及幕布等。
外遮陽骨架:溫室頂部安裝一組外遮陽骨架。支架部分強度可靠、外形美觀,載荷承受能力強,使用壽命長。
● 控制箱及電機:箱內裝配有遮蔭幕展開與合攏兩套接觸器件,既可手動開停,又可通過行程開關實現電動控制。溫室拉幕系統專用減速器、該減速器可靈活控制遮陽幕的展開、合攏與停止,其輸出軸與驅動軸連接,驅動軸驅動齒輪、齒條從而實現遮陽網的移動。當外遮陽幕受電機驅動控制時,電控箱上裝有轉換開關,操作靈活驅動方便。采用國產優質溫室專用減速電機,功率0.75KW。電機自帶工作限位和安全限位,動作安全可靠。
● 齒輪齒條傳動機構:由與幕布驅動桿相連接的推拉桿和鍍鋅鋼質傳動軸組成。傳動軸由齒輪齒條系統傳動,減速電機與傳動軸連接方式為專用聯軸器,方便安裝與維護,提高了系統的負荷能力和抗惡劣環境的能力。傳動軸采用1.2″鋼管,推桿為Φ32鍍鋅鋼管,每條齒條副連接一根;驅動桿為特制鋁合金型材,橫向布置,拉動幕布。
● 幕布及幕線:遮陽幕布,幅寬4.3米,遮陽率75%,正常使用壽命8年以上。幕線采用國產黑色外用托幕線,材質為聚酯PET,廠家質保期5年。
8.內保溫系統
1)工作原理
夏季,利用遮陽幕遮擋陽光,阻止多余的太陽輻射能進入溫室,既保證作物能夠正常生長,又降低室內能量聚集,從而降低溫室內溫度(3~5℃),保護作物免受強光灼傷;冬季,內保溫幕具有反射室內紅外線、防止其外逸的作用,減少熱量散失,從而提高室內溫度,可降低溫室頂部霧化、結露,有效降低能耗,節約溫室冬季采暖運行成本。
2)系統組成:
本系統包括控制箱及電機、傳動部分、行程限位開關、遮蔭幕布及幕線等。
● 減速電機:采用國產優質溫室專用減速電機,功率0.75KW。電機配備行程限位裝置,自動停止,限位準確,運行平穩可靠。
● 控制箱:箱內裝配有遮陽幕展開與合攏兩套接觸器件,既可手動開停,又可通過行程開關實現電動控制。
● 齒輪齒條傳動機構:由與幕布驅動桿相連接的推拉桿和鍍鋅鋼質傳動軸組成。傳動軸由齒輪齒條系統傳動,減速電機與傳動軸連接方式為專用聯軸器,方便安裝與維護,提高了系統的負荷能力和抗惡劣環
